Pompa hydrauliczna znajduje się pomiędzy zbiornikiem oleju a układem sterowania żurawia i odpowiada za dostarczenie medium do dalszych elementów instalacji. Współpracując z napędem, zasysa olej i kieruje go do rozdzielaczy, siłowników oraz silników hydraulicznych, umożliwiając wykonywanie podstawowych ruchów roboczych – podnoszenia, obrotu czy zmiany wysięgu. Jeżeli po rozgrzaniu oleju ruchy żurawia stają się wolniejsze, mniej płynne albo tracą powtarzalność, często podejrzewa się właśnie pompę. W praktyce podobne objawy mogą jednak wynikać również z problemów po stronie przewodów ssawnych, zaworów sterujących, regulatorów wydajności, napędu lub nieszczelności w odbiornikach. Dlatego serwis i remonty żurawi pokładowych wymagają analizy całego układu hydraulicznego, a naprawa pomp żurawi pokładowych rozpoczyna się od sprawdzenia, czy to rzeczywiście pompa odpowiada za spadek wydajności i z jakiego powodu doszło do pogorszenia jej parametrów.
Pompa dostarcza przepływ, a obciążenie żurawia buduje ciśnienie
Żuraw może korzystać z dedykowanego agregatu albo instalacji zasilającej kilka mechanizmów. Stosowane są pompy o stałej lub zmiennej wydajności, zębate, łopatkowe bądź tłokowe. Ich typ, regulacja i dopuszczalne parametry wynikają z dokumentacji producenta. Pojemność geometryczna określa teoretyczną ilość oleju przemieszczaną podczas obrotu, a prędkość wału wpływa na przepływ w jednostce czasu. Rzeczywisty przepływ jest mniejszy od wartości teoretycznej, a wraz ze zużyciem pompy i spadkiem lepkości rozgrzanego oleju różnica może się zwiększać. Ciśnienie pojawia się natomiast wtedy, gdy przepływ napotyka opór związany z obciążeniem, bezwładnością, dławieniem lub nastawami zaworów. Manometr może więc pokazać wysoką wartość mimo zbyt małego przepływu. Serwisant porównuje oba parametry z temperaturą oleju, prędkością napędu i zachowaniem żurawia.
Jednoczesne ruchy dzielą wydatek pompy pomiędzy kilka odbiorników
Podnoszenie obciąża silnik hydrauliczny wciągarki, zmiana kąta wysięgnika uruchamia siłownik, a obrót wymaga zasilenia napędu mechanizmu obrotowego. Jeżeli konstrukcja pozwala wykonywać kilka ruchów jednocześnie, układ rozdziela dostępny przepływ pomiędzy odbiorniki. Niedobór wydajności może ujawnić się jako spowolnienie jednej lub kilku funkcji, zależnie od budowy bloku zaworowego i sterowania. Ruszenie ładunku, hamowanie i zmiana kierunku tworzą inne warunki niż ruch ustalony. Kołysanie jednostki oraz ładunku zwiększa dynamikę, a długie cykle przeładunkowe podnoszą temperaturę oleju. Po postoju chłodne, bardziej lepkie medium stawia z kolei większy opór po stronie ssawnej. Zależności te są szczególnie ważne podczas serwisu urządzeń offshore, podporządkowanego warunkom pracy na morzu.
Naprawa pomp żurawi pokładowych zaczyna się po stronie ssawnej, zanim pompa trafi do warsztatu
Pompa może tłoczyć tylko tyle medium, ile otrzyma na wejściu. Niski poziom oleju, niedrożność, zagięty przewód, nieszczelne połączenie albo niewłaściwa lepkość ograniczają napełnianie komór roboczych. Gdy lokalne ciśnienie spada poniżej ciśnienia parowania cieczy, w oleju powstają pęcherzyki pary. Ich gwałtowne zanikanie w strefie wyższego ciśnienia może uszkadzać powierzchnie wewnętrzne. To zjawisko określa się jako kawitację.
Przy napowietrzeniu powietrze dostaje się do medium przez nieszczelność strony ssawnej, niewłaściwy poziom oleju, nieprawidłowy powrót do zbiornika lub niedostateczne odpowietrzenie. Sprzyja to pienieniu i nieregularnej pracy. Kawitacja i napowietrzenie mogą brzmieć podobnie, dlatego serwisant kontroluje zbiornik, przewody, połączenia oraz wygląd oleju. Zanieczyszczenia rysują powierzchnię, mogą blokować regulator i powiększać luzy odpowiedzialne za przecieki, a woda sprzyja korozji. Jeśli pozostaną w instalacji, wyremontowana pompa znów trafi w niekorzystne warunki. Z tego względu naprawa pomp żurawi pokładowych powinna obejmować ocenę czystości medium, filtrów oraz potrzeby filtrowania lub płukania układu.
Jeden słaby ruch nie przesądza o zużyciu wspólnego źródła zasilania
Serwisanci ustalają, czy problem występuje na zimnym i rozgrzanym oleju, przy jakim obciążeniu staje się widoczny i czy dotyczy wszystkich funkcji. Wolniejsze działanie całej maszyny może wskazywać na wspólne źródło zasilania, natomiast problem ograniczony do jednej funkcji kieruje uwagę również na przypisany jej zawór, odbiornik i układ sterowania. Mechanicy analizują schemat, sprawdzają napęd, sprzęgło oraz nastawy. W pompie o zmiennej wydajności kontrolują regulator lub kompensator, którego usterka może ograniczyć wydatek mimo sprawności zespołu wirującego.
Diagnostyka i serwis systemów hydraulicznych prowadzone przez ETMAL mogą obejmować pomiary ciśnienia, przepływu i temperatury oraz kontrolę zanieczyszczenia oleju. Wyniki odnosi się do prędkości obrotowej i obciążenia. W wybranych konstrukcjach dodatkową informację daje pomiar przepływu w odpływie z obudowy; dopuszczalną wartość określa dokumentacja pompy. Pulsacje, drgania, pienienie, wzrost temperatury i cząstki w filtrze również ocenia się łącznie z wynikami pomiarów. Dzięki temu naprawa pomp żurawi pokładowych nie jest automatyczną reakcją na każdy spadek prędkości maszyny.
Ślady na częściach wskazują zakres zużycia i warunki pracy
Po demontażu mechanicy oczyszczają pompę i oceniają wał, łożyska, uszczelnienia, korpus oraz zespół roboczy. Zależnie od budowy sprawdzają m.in. tłoki i płytę rozrządczą, koła zębate albo wirnik z łopatkami. Luzy i stan powierzchni porównują z dokumentacją producenta. Zatarcie, wżery kawitacyjne, korozja i rysy po cząstkach pozostawiają odmienne ślady. Na tej podstawie serwisanci kwalifikują części do wymiany lub regeneracji, wskazują potrzebę zastosowania nowej pompy albo gdy uzasadniają to parametry i dalszy profil eksploatacji – modernizacji układu. Decyzja uwzględnia dostępność dokumentacji, części oraz termin postoju. Mechanicy ETMAL zestawiają stan części z pomiarami wykonanymi na statku. Własne zaplecze, stacje prób i mobilna aparatura łączą diagnostykę, remont oraz uruchomienie. Udokumentowane realizacje serwisowe ETMAL pokazują doświadczenie zespołu przy urządzeniach okrętowych i instalacjach hydraulicznych. Dzięki temu naprawa pomp żurawi pokładowych opiera się na czytelnych kryteriach kwalifikacji części.
Od czystej instalacji do próby roboczej: naprawa pomp żurawi pokładowych obejmuje pięć etapów
Zakres prac zależy od typu pompy i wyników diagnostyki. Proces może obejmować:
- Pomiary na jednostce – rozpoznanie objawów, zapis parametrów i zabezpieczenie instalacji.
- Weryfikację warsztatową – oczyszczenie pompy, pomiary części oraz ocenę śladów zużycia.
- Kwalifikację elementów – wybór części do dalszej eksploatacji, regeneracji lub wymiany.
- Montaż i próbę stanowiskową – kontrolę szczelności, ciśnienia, przepływu, temperatury i hałasu.
- Przygotowanie instalacji i uruchomienie – kontrolę zbiornika, filtrów i strony ssawnej, a w razie potrzeby filtrowanie lub płukanie. Po montażu serwisanci odpowietrzają układ i powtarzają pomiary.

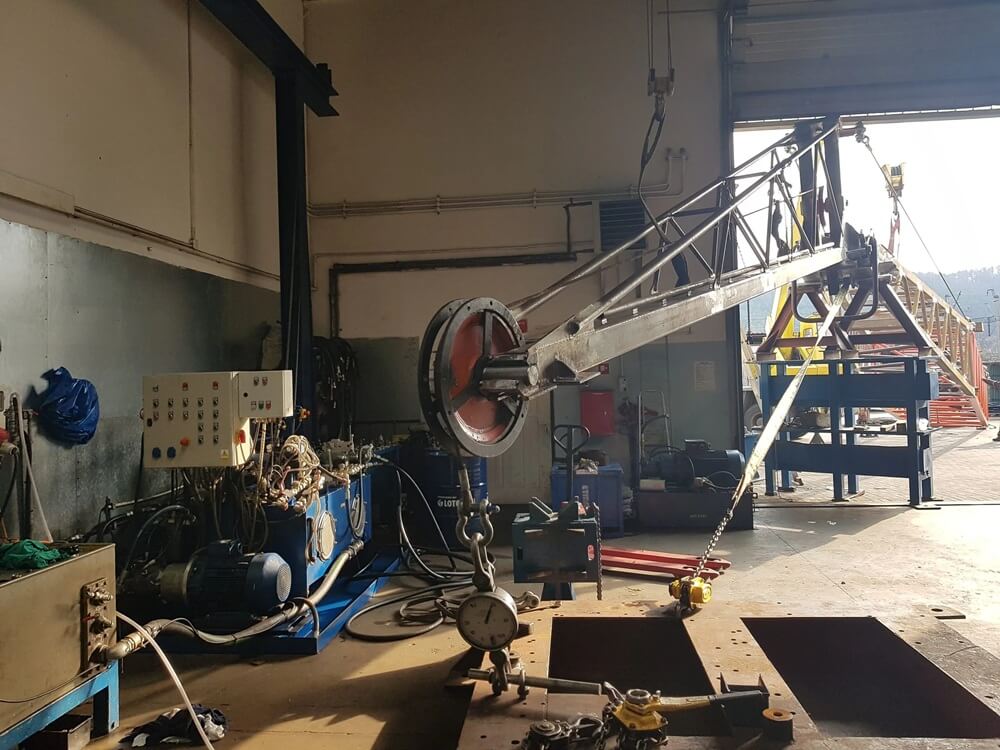

Próba stanowiskowa nie odtwarza wszystkich zależności w maszynie. Po połączeniu pompy z napędem, zaworami i odbiornikami trzeba jeszcze sprawdzić rozdział przepływu oraz stabilność parametrów po rozgrzaniu.
Próba z ładunkiem pokazuje bilans przepływu w rzeczywistym cyklu
Po uruchomieniu serwisanci przechodzą od biegu bez obciążenia przez pojedyncze ruchy do dopuszczonych kombinacji funkcji. Porównują czas cyklu, temperaturę, ciśnienie i przepływ oraz kontrolują hałas i szczelność. Pomiary powtarzają po rozgrzaniu, kiedy mogą ujawnić się wcześniej niewidoczne przecieki. Jeśli wynika to z zakresu odbioru technicznego, ETMAL wykonuje próby obciążeniowe z użyciem worków wodnych do 500 ton na mocy świadectwa uznania PRS. Dokumentacja stanowi punkt odniesienia dla dalszej eksploatacji, również podczas remontów klasowych jednostek, a próba pokazuje zachowanie układu w kolejnych fazach pracy.
Wczesna zmiana czasu cyklu bywa ważniejsza niż nagły alarm
Załoga może wychwycić problem porównując czas tych samych ruchów, dźwięk pompy oraz zachowanie żurawia na zimnym i rozgrzanym oleju. Warto śledzić również wygląd medium, stan filtrów, temperaturę zbiornika i szczelność przewodów ssawnych. Zapisane wyniki pokazują trend niewidoczny w pojedynczym odczycie. Przypadkowa zmiana nastaw zaworów może zamaskować objaw i zwiększyć obciążenie innych elementów.
Jeśli żuraw zwalnia, pracuje głośniej albo utrzymuje parametry tylko w określonych warunkach, zespół ETMAL może sprawdzić pompę wraz z instalacją, wykonać pomiary i zaplanować remont. Naprawa pomp żurawi pokładowych powinna przywrócić wymagany przepływ i usunąć warunki prowadzące do ponownego zużycia.
